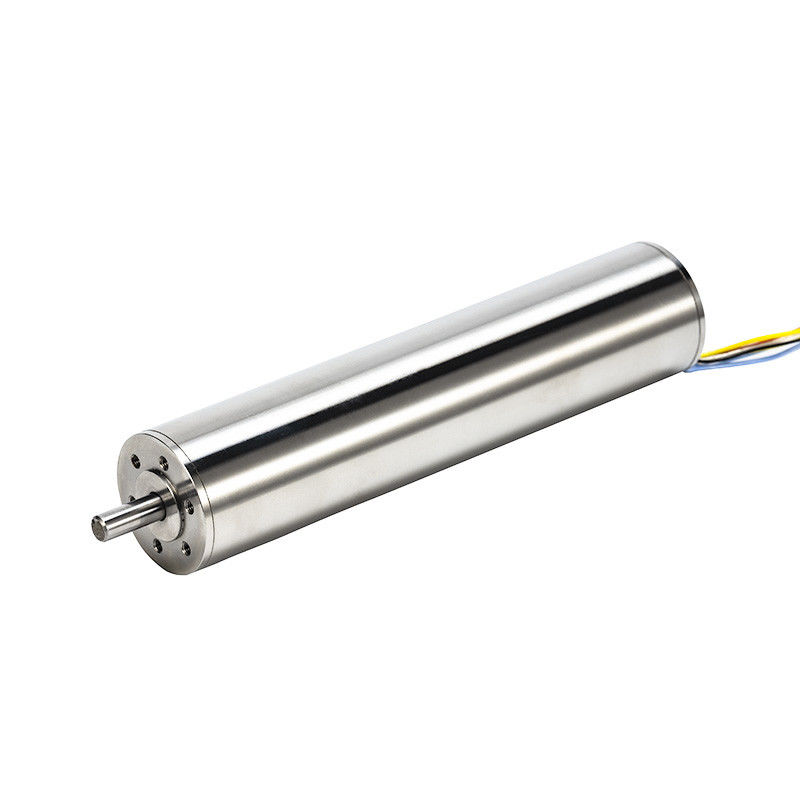

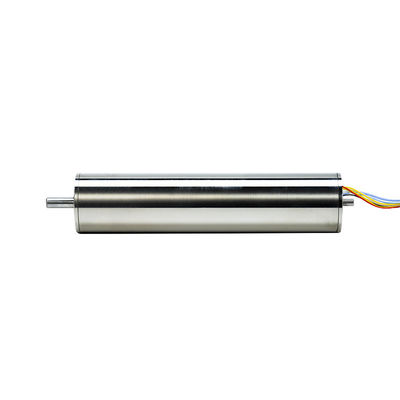

Motore senza spazzole a 4 poli rotore 32 mm 306.8W 0.57N.m 5235RPM 24V 48V
Dettagli:
| Luogo di origine: | Cina |
| Marca: | PM |
| Certificazione: | CE, ROHS |
| Numero di modello: | PM32142C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 20 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | scatola di cartone forte all'esterno, schiuma poliesterica all'interno |
| Tempi di consegna: | 20 giorni lavorativi |
| Termini di pagamento: | MoneyGram, Western Union, , T/T |
| Capacità di alimentazione: | 90000pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo di motore: | Motori senza lucchetto e senza spazzola | Diametro del motore: | 32 mm |
|---|---|---|---|
| Lunghezza del corpo motorio: | 142 mm | Voltaggio nominale: | 24V, 48V o su misura |
| Senza carico Velocità: | 7120 rpm o 6863 rpm o su misura | Numero di coppie di pali del rotore del motore: | 2 |
| Tipo di cuscinetto: | Tipo di cuscinetto a sfera silenzioso a bassa corrente | Materiale del magnete: | NdFeB |
| Potenza di uscita nominale: | 306.8W | ||
| Evidenziare: | Motore senza spazzole da 32 mm,306.8W motore senza lucchetto senza spazzola,Motore senza spazzole a 4 poli rotore |
||
Descrizione di prodotto
Modello:PM32142C Motori senza spazzole e senza spazzole a corrente continua- rotore a 4 poli
Applicazioni tipiche:
1Aerospaziale e Difesa:
- satelliti e veicoli spaziali - motori senza spazzole sono utilizzati per varie funzioni come sistemi di puntamento di antenne.
- Veicoli aerei senza pilota (UAV) - i motori senza spazzole sono spesso utilizzati nei sistemi di propulsione.
2- attrezzature mediche:
- Roboti chirurgici - motori senza spazzole sono utilizzati per controllare il movimento dei bracci robotici.
- attrezzature diagnostiche: nei dispositivi di imaging medica come le macchine per risonanza magnetica, i motori senza spazzole sono utilizzati nei sistemi di controllo del movimento per componenti come il tavolo del paziente.
3. Automatizzazione industriale:
- Sistemi di posizionamento ad alta precisione: nelle macchine CNC (computer numerical control) vengono utilizzati motori senza spazzole per il movimento preciso degli utensili di taglio o dei pezzi da lavorare.
- Macchine per imballaggio: nelle linee di imballaggio, questi motori vengono utilizzati per azionare nastri trasportatori, macchine di riempimento e macchine di etichettatura.
4Robotica:
- Robot umanoidi: nei robot umanoidi, i motori senza spazzole sono utilizzati nelle articolazioni per fornire il movimento necessario.
- Robot di servizio: per i robot di servizio come i robot di pulizia o i robot di consegna, nei sistemi di azionamento vengono utilizzati motori senza spazzole.
Dati tecnici del motore:
| Serie PM32142C | Unità | 001 | 002 | |
| 1 | tensione | V. | 24 | 48 |
| 2 | Torsione di rallentamento | mNm | 568 | 2169.2 |
| 3 | Corrente di stagnazione | A | 17 | 34.1 |
| 4 | Nessuna velocità di carico | rpm | 6863 | 7120 |
| 5 | Nessuna corrente di carico | A | 0.278 | 0.22 |
| 6 | Velocità nominale | RPM | 5215 | 5235 |
| 7 | Corrente nominale | A | 4.29 | 9.2 |
| 8 | Torsione nominale | mNm | 136.4 | 574.4 |
| 9 | Potenza di uscita nominale | W | 75 | 306.8 |
| 10 | Resistenza terminale | Ohm. | 1.41 | 1.41 |
| 11 | Induttanza terminale | mH | 125 | 125 |
| 12 | Constante di EMF | mV/rpm | 3.497 | 6.70 |
| 13 | Efficienza massima | % | 78.6 | 85 |
| 14 | Coefficiente di coppia | mNm/A | 33.37 | 63.96 |
| 15 | Costante di velocità | rpm/V | 286 | 149 |
| 16 | Potenza massima di uscita | W | 102 | 408.7 |
| 17 | Inerzia del rotore | g cm2 | 108.84 | 108.84 |
| Informazioni supplementari | ||
| ● | numero di coppie di poli del rotore | 2 |
| ● | Numero di fasi | 3 |
| ● | Intervallo di temperatura di funzionamento | -40°C... +150°C |
| ● | Calcoli di isolamento | Classe F |
| ● | I parametri del motore e le dimensioni dell'albero possono essere realizzati in base alla richiesta del cliente. | |
| ● | Opzioni: cambio | |
Disegno di contorno del motore (mm)
