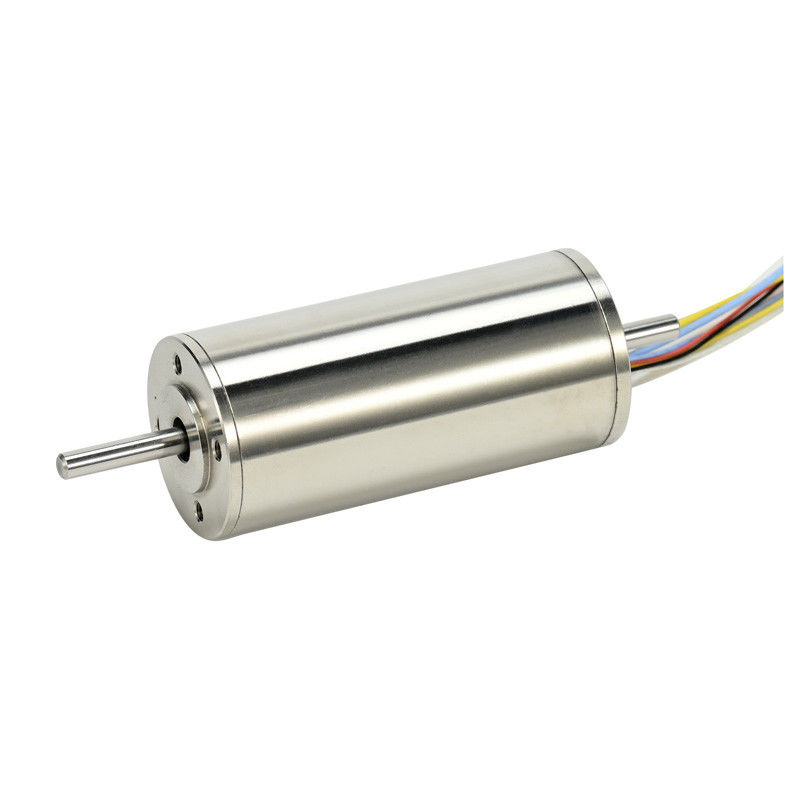

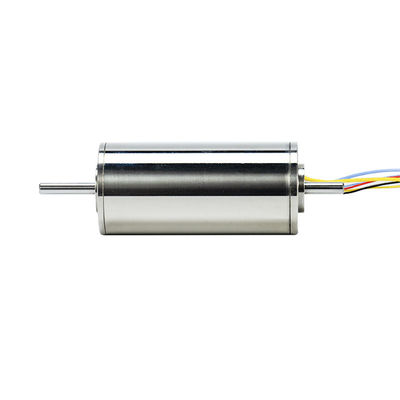

Alta potenza 30mm motore a corrente continua senza lucchetto 105W 0.52N.m 7536RPM 24V 48V
Dettagli:
| Luogo di origine: | Cina |
| Marca: | PM |
| Certificazione: | CE, ROHS |
| Numero di modello: | PM3064C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 20 pezzi |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | scatola di cartone forte all'esterno, schiuma poliesterica all'interno |
| Tempi di consegna: | 20 giorni lavorativi |
| Termini di pagamento: | MoneyGram, Western Union, , T/T |
| Capacità di alimentazione: | 90000pcs al mese |
|
Informazioni dettagliate |
|||
| Tipo di motore: | Motore BLDC senza slot | Diametro del motore: | 30 mm |
|---|---|---|---|
| Lunghezza del corpo motorio: | 64 mm | Voltaggio nominale: | 24V, 48V o su misura |
| Senza carico Velocità: | 10116 giri al minuto o su misura | Numero di coppie di pali del rotore del motore: | 1 |
| Tipo di cuscinetto: | Tipo di cuscinetto a sfera silenzioso a bassa corrente | Materiale del magnete: | NdFeB |
| Potenza di uscita nominale: | 105.8W | ||
| Evidenziare: | 7536RPM Motore senza lucchetta senza spazzola,Motore senza spazzole senza lucchetto ad alta potenza,0.52N.m Motore senza lucchetta senza spazzola |
||
Descrizione di prodotto
Modello:PM3064C Motore a corrente continua ad alta potenza da 30 mm senza lucchetto e senza spazzola 105W 0,52Nm
Applicazioni tipiche:
1Aerospaziale e Difesa:
- satelliti e veicoli spaziali - motori senza spazzole sono utilizzati per varie funzioni come sistemi di puntamento di antenne.
- Veicoli aerei senza pilota (UAV) - i motori senza spazzole sono spesso utilizzati nei sistemi di propulsione.
2- attrezzature mediche:
- Roboti chirurgici - motori senza spazzole sono utilizzati per controllare il movimento dei bracci robotici.
- attrezzature diagnostiche: nei dispositivi di imaging medica come le macchine per risonanza magnetica, i motori senza spazzole sono utilizzati nei sistemi di controllo del movimento per componenti come il tavolo del paziente.
3. Automatizzazione industriale:
- Sistemi di posizionamento ad alta precisione: nelle macchine CNC (computer numerical control) vengono utilizzati motori senza spazzole per il movimento preciso degli utensili di taglio o dei pezzi da lavorare.
- Macchine per imballaggio: nelle linee di imballaggio, questi motori vengono utilizzati per azionare nastri trasportatori, macchine di riempimento e macchine di etichettatura.
4Robotica:
- Robot umanoidi: nei robot umanoidi, i motori senza spazzole sono utilizzati nelle articolazioni per fornire il movimento necessario.
- Robot di servizio: per i robot di servizio come i robot di pulizia o i robot di consegna, nei sistemi di azionamento vengono utilizzati motori senza spazzole.
Dati tecnici del motore:
| Serie PM3064C | Unità | 001 | ||
| 1 | Tensione nominale | V. | 24 | |
| 2 | Torsione di rallentamento | mNm | 525 | |
| 3 | Corrente di stagnazione | A | 23.2 | |
| 4 | Nessuna velocità di carico | rpm | 10116 | |
| 5 | Nessuna corrente di carico | A | 0.214 | |
| 6 | Velocità nominale | RPM | 7536 | |
| 7 | Corrente nominale | A | 6.07 | |
| 8 | Torsione nominale | mNm | 134 | |
| 9 | Potenza di uscita nominale | W | 105.8 | |
| 10 | Efficienza a carico nominale | % | 72.5 | |
| 11 | Resistenza terminale | Ohm. | 1.03 | |
| 12 | Constante di EMF | mV/rpm | 2.37 | |
| 13 | Efficienza massima | % | 83.2 | |
| 14 | Coefficiente di coppia | mNm/A | 22.64 | |
| 15 | Costante di velocità | rpm/V | 421.5 | |
| 16 | Potenza massima di uscita | W | 139.3 | |
| 17 | velocità angolare | rad/s | 1059.2 | |
| Informazioni supplementari | ||
| ● | numero di coppie di poli del rotore | 1 |
| ● | Numero di fasi | 3 |
| ● | Intervallo di temperatura di funzionamento | -40°C... +150°C |
| ● | Calcoli di isolamento | Classe F |
| ● | I parametri del motore e le dimensioni dell'albero possono essere realizzati in base alla richiesta del cliente. | |
| ● | Opzioni: cambio | |
Disegno di contorno del motore (mm)
